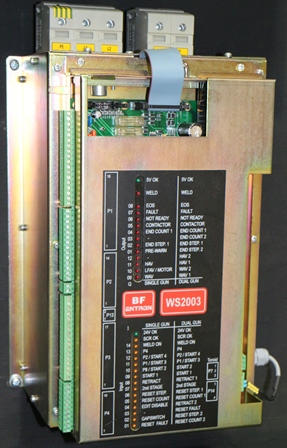

WS2003

El WS2003 Cascada es un control avanzado que puede dispara hasta 16 tiristores SCR en secuencia de cascada. Debido a su construccion modular, se presta para integracion, actualizacion reemplazando sistemas existentes como tambien para aplicaciones completamente autocontenidas. La variedad de accesorios opcionales, hacen de este control uno de los mas versátiles en el mercado.






Documentación

Folleto: WS2003.pdf
Volantes: WS2003flyer.pdf

Detalles

Capacidades

  • Archivo de calibración indidvidual para cada transformador.
  • Monitoreo de Corriente. Limites Alto y Bajo. Ademas Pre-Limite para ancicipar fallas.
  • Facil de calibrar y configurar para coincidir con medidor externo de corriente. Sea con sensor Primario o sensor Secundario.
  • Monitoreo de Fuerza. Limites Alto y Bajo en unidades de libras de fuerza o kilonewtons. lbf./kN
  • Facil de calibrar usando medidor de fuerza de electrodos.

Opciones

  • Adaptadores Red de campo(Fieldbus) – Profibus, Interbus, DeviceNet
  • Adaptador Ethernet 10/100Base-T
  • Adaptador para 3-fases
  • Adaptador para Media Frecuencia
  • Contactores de Aislamiento
  • Detector de fuga a tierra
  • Inicio bimanual
  • Toroides Secundarios
  • Programador manual pendiente WSP/3

Prestaciones

  • Configure para usar de 2 tiristores hasta 16 tiristores SCRs. Usando solo un control.
  • Modos configurables para soldar: Punto Unico, Repetido.
  • Memoria para 64 programas de soldadura
  • Corriente constante. – programe el calor en kA (en kiloamperios).
  • Programacion de Fuerza en libras de fuerza or kiloNewtons lbf/kN, usando puertos de 4-20mA o 0-10VDC
  • Seleccion Interna de programas o Seleccion Externa por combinacion binaria.
  • Salida discrete para senales de fallas.
  • Condicion de fallas configurable para mantener electrodo sobre la pieza con falla.
  • Archivo de historial de puntos recuerda los ultimos 64 puntos.
  • Confirmacion de fuerza requerida antes de iniciar corriente de soldar.
  • Rampa subida/bajada incrementa o reduce la corriente en forma programada.
  • 16 Entradas ( 24VDC) 12 Salidas ( 8 pueden ser configuradas para 120VAC) (24VDC) + Pulsos de disparo de tiristores.
  • Senal de fin de secuencia.
  • 3 Modos de retracción para pinzas o cilindros OHMA ( Hidro-Pneumatico)
  • Contador de puntos
  • Compensador para desgaste de electrodos ( Stepper) configurable para 16 electrodos.
  • Secuenciador Logico para maquina de soldar.
  • Salidas programables. ( por secuenciador or por eventos )
  • Puerto RS232 para conectar programador manual o para comunicacion por computador PC

Software

Software para PC con Windows WS98-200
