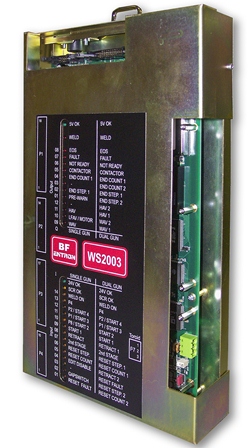

WS2003 Flat Pak

Capacidades

• Monitoreo de Corriente. Limites Alto y Bajo. Ademas Pre-Limite para ancicipar fallas.
• Facil de calibrar y configurar para coincidir con medidor externo de corriente. Sea con sensor Primario o sensor Secundario.
• Monitoreo de Fuerza. Limites Alto y Bajo en unidades de libras de fuerza o kilonewtons. lbf./kN
• Facil de calibrar usando medidor de fuerza de electrodos.

Opciones

• 3 Opciones de Potencia. – Sin Tiristor (para disparar tiristores SCR ya instalados); Tiristores enfriados con agua SCR de capacidad desde 150 kVA hasta 300 kVA
• Adaptadores Red de campo(Fieldbus) – Profibus, Interbus, DeviceNet
• Adaptador Ethernet 10/100Base-T
• Adaptador para 3-fases
• Adaptador para Media Frecuencia
• Contactores de Aislamiento
• Detector de fuga a tierra
• Inicio bimanual
• Toroides Secundarios
• Programador manual pendiente WSP/3

Prestaciones

• Modos configurables para soldar: Punto Unico, Repetido, Costura con dos calores, Costura con calor inicial y calor subsecuente. Punto por disco ( Roll Spot).
• Memoria para 64 programas de soldadura
• Corriente constante. – programe sueldas en unidades de kiloamperios kA
• Programacion de Fuerza en libras de fuerza or kiloNewtons lbf/kN, usando puertos de 4-20mA o 0-10VDC
• Seleccion Interna de programas o Seleccion Externa por combinacion binaria.
• Salida discrete para senales de fallas.
• Condicion de fallas configurable para mantener electrodo sobre la pieza con falla.
• Archivo de historial de puntos recuerda los ultimos 64 puntos.
• Confirmacion de fuerza requerida antes de iniciar corriente de soldar.
• Rampa subida/bajada incrementa o reduce la corriente en forma programada.
• 16 Entradas ( 24VDC) 12 Salidas ( 8 pueden ser configuradas para 120VAC) (24VDC) + Pulsos de disparo de tiristores.
• Senal de fin de secuencia.
• 3 Modos de retracción para pinzas o cilindros OHMA ( Hidro-Pneumatico)
• Contador de puntos
• Compensador para desgaste de electrodos ( Stepper) configurable para 16 electrodos.
• Secuenciador Logico para maquina de soldar.
• Salidas programables. ( por secuenciador or por eventos )
• Puerto RS232 para conectar programador manual o para comunicacion por computador PC.
