EN6021

Controles Monofásicos-CA con Corriente Constante

Capacidades

• El controlador ajusta corriente de soldadura en cada ciclo
• Límites de corriente Alta, Baja y Pre-Limite
• Monitor de ángulo de disparo
• Compatible con PLC por Ethernet/IP, o Modbus por código de función 04, 16 y 43 a través de puerto RS232 y RS485, o interface Ethernet.

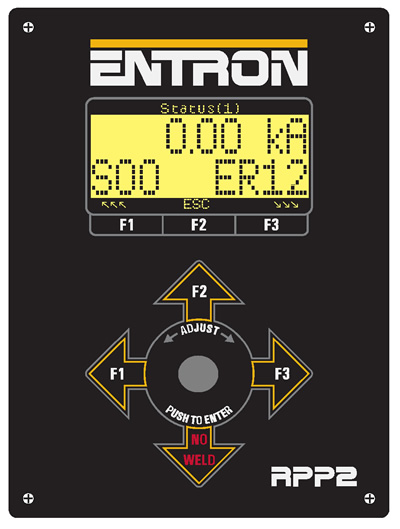

• Programador LCD (RPP2) manual con pantalla grafica de 128x64 Pixeles (8 líneas) con memoria de respaldo y cable de 3 metros.

Opciones

• Toroide Primario o Secundario
• Tarjeta de Expansión Entradas/Salidas –provee 16 entradas CD adicionales, 16 Salidas CD adicionales y 4 Salidas CA.
• Control de presión integrada y medición de esta.
• Sensor de flujo de agua
• Red – Dos opciones de tarjetas adaptadoras para comunicaciones:
  • MBTCP/RTU implementa comunicaciones Modbus/TCP sobre redes Ethernet o usando Puerto serial RS232 o conecciones RS485.
  • EIP/MBTCP implementa comunicaciones EtherNet/IP o Modbus/TCP
• Opción de Transductor de Desplazamiento Linear (LDT)
• Opción de Control de Servicio de Comunicaciones (CSC)

Prestaciones

• Puerto USB B para programar usando ENLINK
• Puerto USB A para guardar programas y datos de producción a memoria portátil
• Secuencia de Puntos, Pulsos o Costura
• Opciones programables: Rampa, Precalentamiento, Enfriamiento, Temple, Post Calentamiento.
• Encadenamiento de Programas
• Selección externa de programas
• Señales de salida por eventos.
• Códigos Avanzados de Salida para reportar Errores
• 100 Programas de soldadura
• Programación por Angulo de fase o kilo-Amperes
• Entradas/Salidas flexibles de 24VDC (24 entradas/16 salidas). Algunas asignables dentro del programa de soldadura. Eventos y Secuencias simples de Entradas/Salidas (16 entradas /16 salidas disponibles para el secuenciador) con protección de salida.
• Secuenciador / Programador de entradas/salidas.
• Stepper con pre-selecciones de corriente y fuerza
• Diversas capacidades de programación permiten máxima versatilidad en las aplicaciones.
• 2 puertos analógicos 4-20mA / 0-10V para control y medición de presión
• Selección de programas
• Retracción
• Almacenaje hasta de 57,600 soldaduras y Errores (1000 errores) con reloj de tiempo real.
